單排交叉滾柱式回轉支承(HJ系列) |
|
單排交叉滾柱式回轉支承(HJ系列)結構特點.性能.適用范圍
單排交叉滾柱式回轉支承,由兩個座圈組成,結構緊湊,重量輕.制造精度高,裝配間隙小,對安裝精度要求高.滾柱為1:1交叉排列,能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛的用于起重運輸，工程機械和軍工產品上。
|
   |
|
說明:
|
1.《JB2300-78A》標準是在原《JB2300-78》標準尺寸參數不變的情況下改三圈結構為二圈結構編纂，其技術條件和計算方法仍用《JB2300-78》標準。
2.本標準回轉支承編號方法：
(1) 回轉支承代號H (2)
產品類別： J-交叉滾柱式 S-單排四點接觸球式

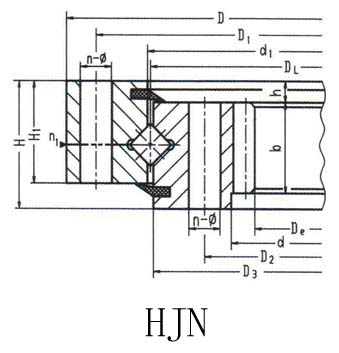

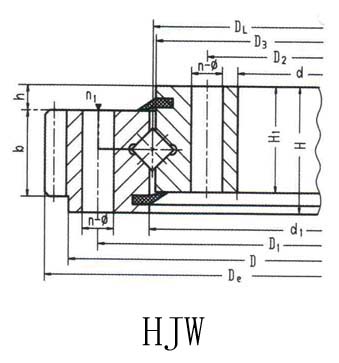

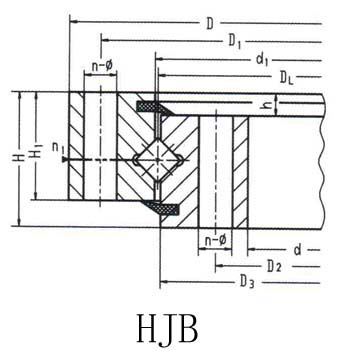

(3) 傳動方式： B-無齒式 W-外齒式 N-內齒式 (4) 滾動體（鋼球或滾柱）直徑mm (5) 滾道中心圓直徑mm
(6) 齒輪模數代號： A-大模數 不帶A表示小模數。
|
|
|
|
承
載
曲
線
圈
編
號
|
基本型號
|
外型尺寸
|
安裝尺寸
|
結構尺寸
|
齒輪參數
|
外齒參數
|
內齒參數
|
齒輪圓周力
|
參
考
重
量
(kg)
|
|
無齒式
DL
mm
|
外齒式
DL
mm
|
內齒式
DL
mm
|
D
mm
|
d
mm
|
H
mm
|
D1
mm
|
D2
mm
|
n
|
Φ
mm
|
n1
|
d1
mm
|
D3
mm
|
H1
mm
|
h
|
b
mm
|
x
|
m
mm
|
De
mm
|
Z
|
De
mm
|
Z
|
正火
Z
104 N
|
調質
T
104 N
|
|
1
|
HJB.20.625
|
HJW.20.625
|
HJN.20.625
|
725
|
525
|
80
|
685
|
565
|
18
|
18
|
3
|
627
|
623
|
68
|
12
|
60
|
+1.4
|
5
|
751.9
|
146
|
498.8
|
101
|
|
5.2
|
100
|
|
HJW.20.625A
|
HJN.20.625A
|
+1.15
|
6
|
755.5
|
122
|
496.7
|
84
|
|
6.2
|
|
2
|
HJB.20.720
|
HJW.20.720
|
HJN.20.720
|
820
|
620
|
80
|
780
|
660
|
18
|
18
|
3
|
722
|
718
|
68
|
12
|
60
|
+1.4
|
6
|
860.3
|
139
|
586.6
|
99
|
|
6.2
|
120
|
|
HJW.20.720A
|
HJN.20.720A
|
+1.0
|
8
|
861.1
|
104
|
582.3
|
74
|
|
8.3
|
|
3
|
HJB.30.820
|
HJW.30.820
|
HJN.30.820
|
940
|
705
|
95
|
893
|
749
|
24
|
20
|
4
|
822
|
818
|
83
|
12
|
70
|
+1.4
|
6
|
980.6
|
159
|
664.5
|
112
|
|
7.2
|
210
|
|
HJW.30.820A
|
HJN.30.820A
|
+1.0
|
10
|
986.2
|
95
|
658.0
|
67
|
|
12.2
|
|
4
|
HJB.30.880
|
HJW.30.880
|
HJN.30.880
|
1000
|
760
|
95
|
956
|
800
|
24
|
20
|
4
|
882
|
878
|
83
|
12
|
70
|
+1.15
|
8
|
1047.5
|
127
|
718.2
|
91
|
|
9.7
|
230
|
|
HJW.30.880A
|
HJN.30.880A
|
+1.0
|
10
|
1046.3
|
101
|
707.9
|
72
|
|
12.2
|
|
5
|
HJB.30.1020
|
HJW.30.1020
|
HJN.30.1020
|
1170
|
875
|
95
|
1120
|
930
|
24
|
22
|
4
|
1022
|
1018
|
80
|
15
|
70
|
+1.4
|
8
|
1219.3
|
148
|
830.1
|
105
|
|
9.7
|
300
|
|
HJW.30.1020A
|
HJN.30.1020A
|
+1.15
|
10
|
1219.2
|
118
|
827.8
|
84
|
|
12.2
|
|
6
|
HJB.36.1220
|
HJW.36.1220
|
HJN.36.1220
|
1365
|
1075
|
120
|
1310
|
1130
|
36
|
24
|
6
|
1222
|
1218
|
105
|
15
|
90
|
+1.4
|
10
|
1424.9
|
138
|
1027.8
|
104
|
|
15.7
|
450
|
|
HJW.36.1220A
|
HJN.36.1220A
|
+1.0
|
12
|
1435.9
|
116
|
1017.3
|
86
|
|
18.8
|
|
7
|
HJB.36.1250
|
HJW.36.1250
|
HJN.36.1250
|
1400
|
1090
|
120
|
1350
|
1150
|
36
|
26
|
6
|
1252
|
1248
|
105
|
15
|
90
|
-0.35
|
10
|
1443
|
143
|
1037
|
105
|
|
15.7
|
520
|
|
HJW.36.1250A
|
HJN.36.1250A
|
+1.0
|
12
|
1449.6
|
117
|
1036.8
|
86
|
|
18.8
|
|
8
|
HJB 36.1435
|
HJW.36.1435
|
HJN.36.1435
|
1595
|
1278
|
120
|
1535
|
1335
|
36
|
26
|
6
|
1437
|
1433
|
105
|
15
|
90
|
+1.15
|
12
|
1655.5
|
134
|
1221.2
|
103
|
|
18.8
|
610
|
|
HJW.36.1435A
|
HJN.36.1435A
|
+1.0
|
14
|
1661.2
|
115
|
1214.8
|
83
|
|
21.9
|
|
9
|
HJB.45.1540
|
HJW.45.1540
|
HJN.45.1540
|
1720
|
1360
|
140
|
1660
|
1420
|
42
|
26
|
6
|
1543
|
1537
|
122
|
18
|
110
|
+1.4
|
12
|
1780.8
|
144
|
1293.1
|
109
|
|
23.0
|
732
|
|
HJW.45.1540A
|
HJN.45.1540A
|
+1.15
|
14
|
1791.1
|
124
|
1284.8
|
93
|
|
26.8
|
|
10
|
HJB.45.1700
|
HJW.45.1700
|
HJN.45.1700
|
1875
|
1525
|
140
|
1815
|
1585
|
42
|
29
|
6
|
1703
|
1679
|
122
|
18
|
110
|
+1.15
|
14
|
1945.4
|
135
|
1452.7
|
105
|
|
26.8
|
844
|
|
HJW.45.1700A
|
HJN.45.1700A
|
+1.15
|
16
|
1950.8
|
118
|
1452.3
|
92
|
|
30.5
|
|
